ТЭН для посудомоечной машины Bosch: инструктаж по ремонту ПММ

Трубчатый электрический нагреватель – один из главнейших компонентов посудомоечной техники. Его поломка или даже частичная потеря способности полноценно нагревать воду сразу же отражается на качестве мытья. Согласитесь, использование оборудования в этом случае становится абсолютно бессмысленным.

Можно ли восстановить рабочие характеристики посудомоечной машинки собственными руками? Да, есть ситуации, вполне подвластные домашним мастерам. Однако есть и такие нарушения в электрической части посудомойки, с которыми не стоит «разбираться», не имея знаний в этой области и должного опыта.

Давайте вместе рассмотрим, что мы в состоянии исправить своими силами. Скрупулезно разберемся, как добиться успеха в ремонте. Выясним, какие поломки должны устранять сертифицированные мастера.

Типичные причины поломки ТЭНа ПММ

Какой бы надежной не была компания, выпускающая бытовую технику, вечно работающего оборудования пока нет. Все домашние приборы, помогающие нам справляться с рутинными обязанностями, однажды приходят в непригодность. Посудомойки от Бош не являются исключением, хотя и служат гораздо дольше многих.

Для оперативного определения назревающей поломки или возникшего сбоя в работе посудомоечные машинки марки Бош оборудованы информативным дисплеем

Неприятный момент расставания со сломанной техникой можно надолго отложить, если соблюдать простейшие правила эксплуатации, то есть:

• Регулярно освобождать сливной фильтр от накапливающихся в нем загрязнений, жировых и минеральных отложений, остатков пищи.
• Своевременно реагировать на застои воды в машинке, прочищать сливную систему и подключенный к ней шланг. Мониторить состояние и держать в порядке канализационный выпуск, к которому подключена ПММ.
• Использовать рекомендованные изготовителем посудомойки средства, смягчающие воду. Следовать инструкции производителя в определении необходимых для умягчения пропорций и дозировки. Умягчающие составы исключат образование накипи.
• Подключить машинку к электросети через стабилизатор напряжения, чтобы защитить все электрические составляющие от скачков напряжения.
• Контролировать состояние уплотнителей, патрубков и шлангов, чтобы исключить протечки.

На первый взгляд этот набор элементарных требований может показаться странным и непонятным. Однако именно эти правила помогут предотвратить большинство нарушений в работе, связанных с выходом из строя ТЭНа. Их соблюдение исключает превышение нагрузки на системный узел, поставляющий нагретую воду для мытья посуды.

Трубчатым электрическим нагревателем в бытовых технических устройствах называется элемент, оснащенный встроенной спиралью из особого металлического сплава. Его токопроводящая часть расположена в герметичной трубке. Все электрические контакты заизолированы.

При прохождении тока по спирали происходит нагрев среды, температура передается набранной в бункер ПММ воде. Вмонтированный в прибор сенсор следит за уровнем нагревания. Зафиксировав достижение предела, соответствующего выбранной хозяйкой программе, датчик передает команду на отключение нагревателя.

Для полоскания или стерилизации посуды ТЭН снова включается и греет воду. Все происходит так, как задумали разработчики. Каждый из заложенных ими в посудомойку режимов производится с нагревом воды до температуры, соответствующей выполняемой работе.

В случае поломки нагревателя вода не сможет нагреться до предела, требующегося для мойки и прочих операций, свидетельством чему бывает:

• остатки пищи, жирный налет, белесые разводы на утвари;
• слив холодной воды в канализацию во время выполнения цикла мойки;
• пробой электротока на корпус — неопасный, но раздражающий слабый разряд, ощущаемый при соприкосновении с внешними металлическими деталями ПММ.

Основным показателем поломки ТЭНа посудомойки третьего поколения, в функционале которой есть система самодиагностики, является появление на дисплее прибора кода ошибки Е:09.

Сразу отметим, что указанный шифр не отображается машинками, выпущенными до 2010г. В них найти нарушение сможет только ремонтник.

Если на дисплей посудомойки Bosch выводится код E:09, значит, возникли проблемы с электрической частью машинки. Чаще всего это выход из строя нагревателя воды или сбой в терморегулирующей системе

Практикой подтверждены две причины, в результате которых нагреватель выходит из строя:

• КЗ на выводах. Чаще всего короткое замыкание случается из-за разгерметизации корпуса или уплотнителей, защищающих токоведущий элемент.
• Перегорание. Итог постоянных перегрузок, вызванных перепадами напряжения в электросети, работой в авральном режиме из-за мешающего нагреву воды кальциевого нароста, засором слива или сужением просвета сливного шланга.

Нередко бывает, что ж/к экран демонстрирует ошибку 09, а сама ПММ нормально справляется с обязанностями. Понятно, что дело в таких случаях совсем не в нагревателе, а в сенсоре, выдающем неверные данные. Тогда придется либо менять датчик, либо искать разрыв в цепи, соединяющей его с ТЭНом.

Однако если выясниться, что электрический нагреватель действительно непригоден к дальнейшему использованию, его придется менять. Причем замене подлежит не только сам элемент, а весь узел с насосом, контактами датчиков, патрубками для подключения трубопровода.

Как правильно подобрать ТЭН для замены

Начнем с того, что появление кода на дисплее – еще не повод к немедленному разбору посудомойки. Первым делом стоит проверить другие причины. Одной из них может быть стандартный для наших сетей системный сбой.

Предположим, что код 09 отобразился после скачка напряжения, тогда поправляем ситуацию следующим образом:

• прерываем работу ПММ с помощью кнопки;
• извлекаем вилку посудомойки из розетки;
• делаем перерыв на 15 мин, чтобы отреагировавшая на сбой техника смогла восстановить настройки;
• производим подключение в обратном порядке;
• следим за показаниями на дисплее.

Код больше не индицируется? Значит, проблема устранена, точнее ее и не было. Надо только сходить в магазин за стабилизатором, чтобы по такому поводу больше не возникало беспокойств.

Если на экран продолжает выводиться ошибка, приступаем к более серьезным операциям. Ведь чтобы заменить значимый в конструкции узел, его придется достать из прибора. А для этого нужно будет разобрать машинку и отсоединить нагревательный блок.

Сразу отметим, что извлекать нужно весь нагревательный блок, т.к. в посудомойках фирмы Бош его компоненты невозможно переустанавливать отдельно.

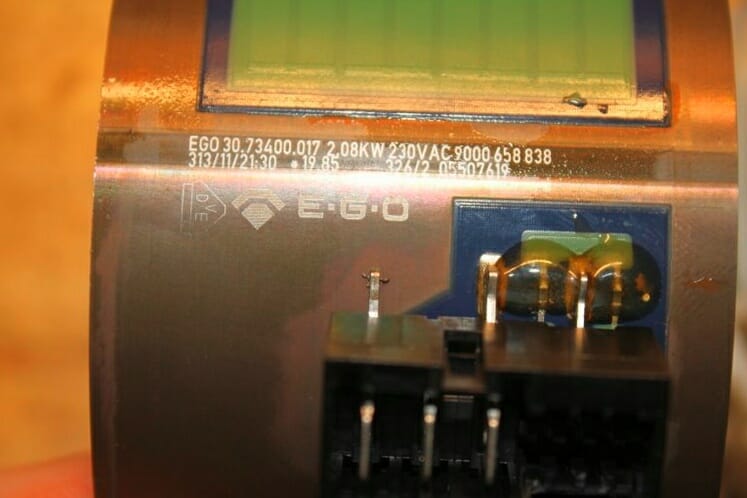

Открепив модуль с ТЭНом, отправляемся с ним в магазин, чтобы найти и купить оригинальную деталь. В крайнем случае, переписываем его номенклатуру, стараясь не пропустить ни одного значка в сочетании букв и цифр. Каждая из них имеет значение.

Блок нагревания воды ПММ Bosch, выпускаемый концерном целенаправленно для ремонтных работ, найти в свободной продаже бывает проблематично. Да и стоит он немало. Однако покупать деталь б/у или аналогичный элемент другой марки не надо, ведь отсутствие протеканий гарантирует только установка оригинала.

Как проверить ТЭН на работоспособность

Опытные мастера сервисных служб уверяют, что нередко код Е09 просто сбивает с толку неопытных ремонтников. Ведь он сигнализирует о нарушении функции подготовки воды к мытью посуды, а не о конкретных нарушениях в работе. А это запросто может быть итогом поломки температурного датчика или его проводки.

Прежде чем отсоединить модуль с насосом и нагревателем, нужно сначала осмотреть состояние терморегулирующей системы, для этого:

1. Отключаем ПММ от электропитания кнопкой, затем от сети, вытянув вилку из розетки. Извлекаем лотки из бункера. Отсоединяем прибор от линии водоснабжения и стока в канализацию.
2. Ставим ПММ задней панелью кверху.
3. Демонтируем заднюю стенку отдельно-стоящей модели или нижнюю панель встраиваемой ПММ. Точнее, слегка отодвигаем их так, чтобы можно было провести диагностику. Полностью их снимать необязательно.
4. Изучаем состояние температурного датчика и подключенной к нему проводки. Рассматриваем, нет ли оплавления изоляции, повреждений, оголенных проводов.
5. Если выявляем дефекты изоляции, меняем на провод того же сечения.

Убедившись в исправности изоляции, нужно «прозвонить» мультиметром всю проводку, соединяющую температурный сенсор с управляющей платой. Не исключено, что вместо дорогостоящего ремонта потребуется только подтянуть соединения. Если с электрической цепью все в порядке, надо проверить датчик.

Стоимость температурного датчика, естественно, гораздо ниже, чем цена блока нагрева воды. Процедура его замены намного легче. С нею можно справиться собственноручно, но если не истекла гарантия на оборудование, лучше, чтобы даже такой несложный ремонт производил сотрудник организации, с которой заключен договор на обслуживание.

Одной из причин, на основании которых на дисплее высвечивается ошибка Е:09, является повреждение температурного датчика или соединяющей его с платой проводки

Главное, исправить ситуацию с датчиком сразу, как только возникли проблемы. Если он не будет своевременно останавливать нагрев, ТЭН точно выйдет из строя, даже если до этого был пригоден к эксплуатации. Но опасней вероятность возгорания, вызванного работающей с нарушениями электрикой.

Если с датчиком и его проводкой все в порядке, исследуем состояние платы управления. Поломка ее также сопровождается появлением на экране кода Е09. С ее заменой лучше вообще самому не связываться, вмешательство дилетанта в этот узел чревато покупкой новой посудомойки.

Ремонт платы производится крайне редко. Зачастую ее проще, да и дешевле заменить, чем восстанавливать. С этой процедурой тоже желательно не экспериментировать, если вы не инженер-электрик.

Порядок замены ТЭНа в ПММ Бош

Если система терморегулирования оказалась исправной или замена ее компонентов не дала ожидаемых результатов, ТЭН однозначно придется извлекать из машинки и менять. Детали корпуса, которые мы частично отсоединяли и отодвигали для осмотра, возвращаем на прежнее место. Переворачиваем ПММ фронтальной стороной вверх.

Алгоритм подготовки посудомойки к замене нагревателя:

1. Отсоединяем полимерные зажимы, расположенные по периметру корпуса с фронтальной стороны.
2. Снимаем фронтальную панель.
3. Удаляем теплоизоляцию и металлическую планку, находящуюся под дверцей.
4. Выкручиваем шурупы, удерживающие поддон машинки.
5. Открываем моечную камеру, достаем корзины, снимаем разбрызгивающие коромысла.
6. Извлекаем фильтр и следующую за ним сетку.

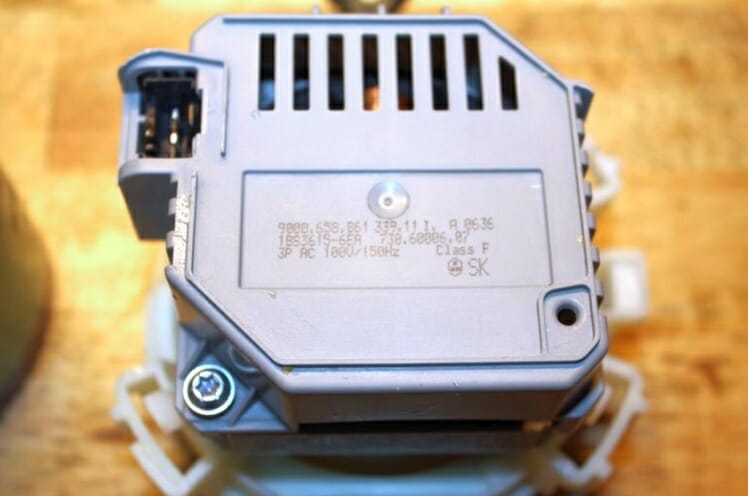

7. Откручиваем четыре винта, фиксирующие блок с циркуляционным насосом и нагревательным элементом посудомоек Bosch.
8. Расстелив предварительно на полу полотенце, переворачиваем агрегат и укладываем на заднюю стенку.

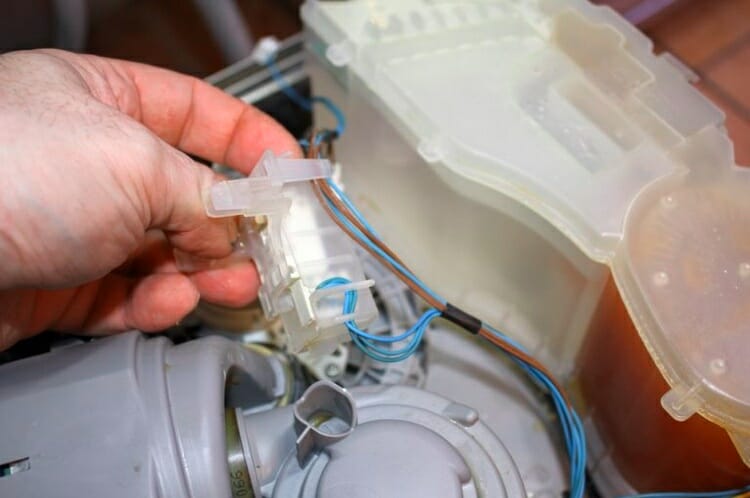

9. Открепляем и снимаем поддон, получаем доступ к электропроводке, доставляющей питание насосу и нагревателю.

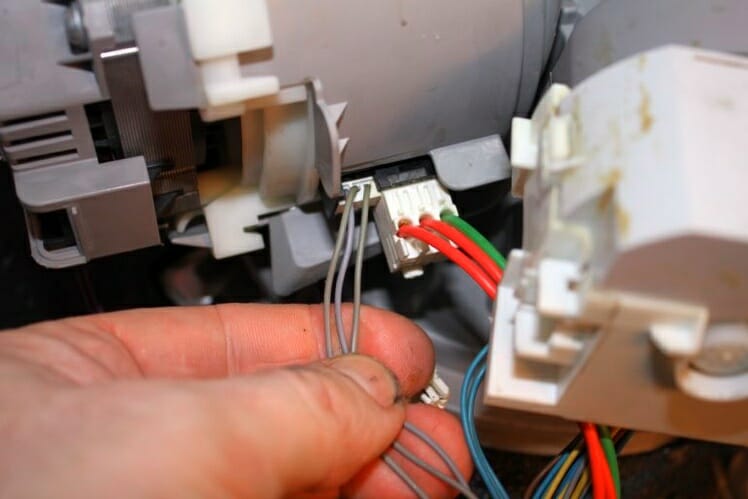

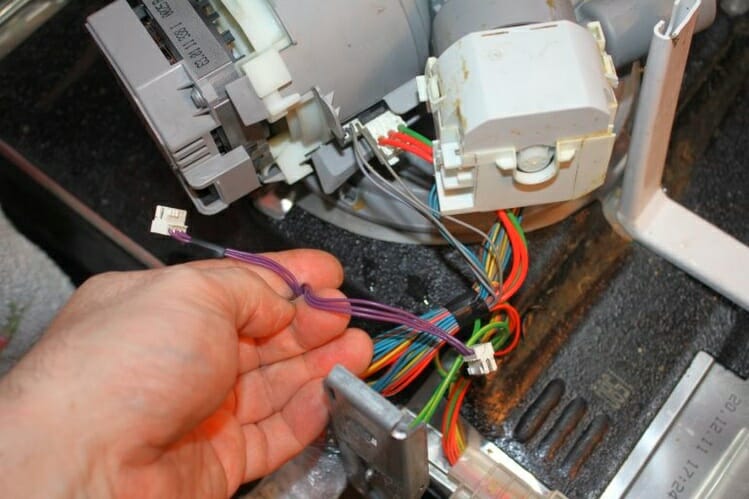

10. Аккуратно отсоединяем все внутренние линии, которыми насосно-нагревательный модуль связан с прочими функциональными составляющими посудомоечной машинки.
11. Повернув сливной насос справа налево, достаем его из штатного места.

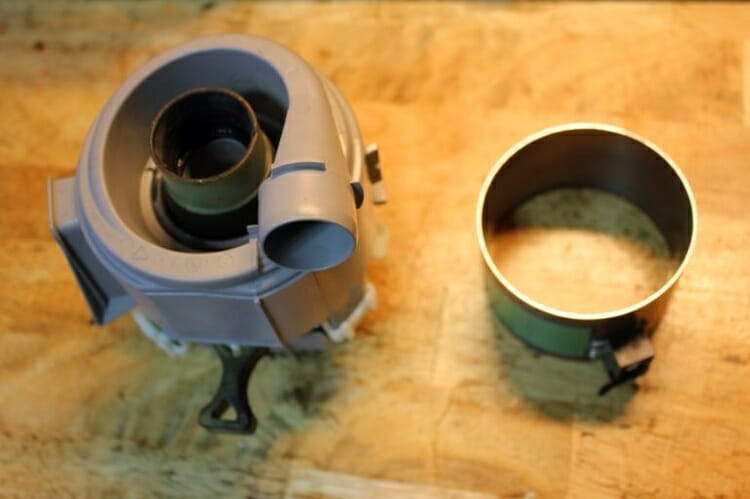

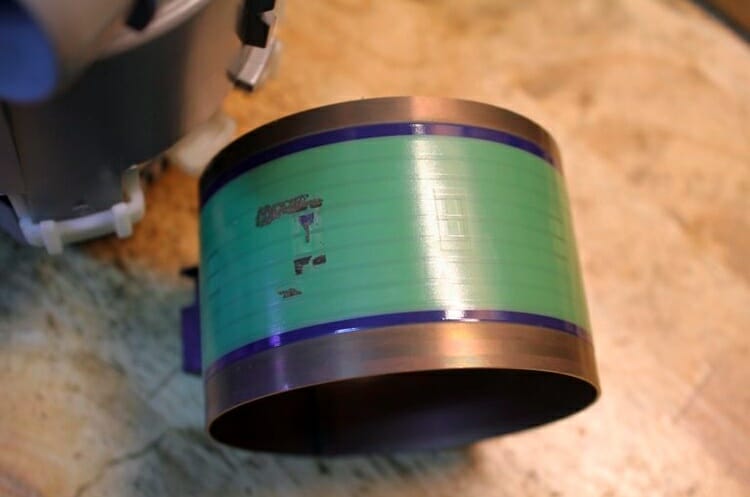

Если посудомоечная машинка этой немецкой марки была выпущена до 2010 г, нагревательный элемент от общего с насосом модуля можно отсоединить. К таким блокам ТЭН обычно фиксируется хомутом. Его нужно сначала осторожно ослабить, затем снять.

Неразборные нагревательные модули меняют без отсоединения деталей. Полностью ставят новый рабочий блок вместо испорченного узла. Все действия по обратной сборке посудомоечной техники производятся в зеркальном демонтажу порядке.

Чтобы не забыть установить обратно какую-либо из деталей, соединить все надлежащим образом, не перепутать контакты, рекомендуем снимать процедуру разборки на телефон. Зафиксированные камерой шаги точно не забудутся. После сборки работоспособность посудомоечной машинки надо протестировать в деле.

Не забывайте, что чаще всего нагревательный элемент ПММ перегорает из-за превышения нагрузки. Ее причиной зачастую бывает забитая жировыми наростами система слива или засоренный фильтр. Чтобы вытолкнуть сор из бункера, насос работает в авральном режиме, температурный датчик выдает неверные показания.

Чтобы блок с нагревателем воды в посудомойке не вышел преждевременно из строя надо:

Распространенной причиной также является подключение техники с нарушениями. Если вы плохо разбираетесь в вопросе, доверьте установку и подсоединение оборудования к коммуникациям сертифицированным мастерам. За их услуги вы меньше заплатите, чем обойдется замена дорогостоящего узла.

Следить нужно не только за состоянием посудомойки, но и за домашними коммуникациями. Регулярно проверяйте, нет ли засоров в водопроводе или в канализационном отводе.

Контролируйте работоспособность розетки и проводки, защитите технику от скачков в электросети путем подключения ее через стабилизатор.

Выводы по теме

Знать, как производится замена электрического нагревателя посудомойки, надо не только домашним умельцам, желающим самостоятельно отремонтировать прибор. Не секрет, что среди мастеров сервисных организаций, занимающихся ремонтом бытовой техники, есть недобросовестные исполнители. Чтобы следить за их действиями, нужна подготовка.

Если срок гарантийных обязательств поставщика еще не завершен, электрические узлы и проводку своими руками лучше не трогать. Самостоятельно отсоединенная фронтальная панель уже может стать причиной отказа от бесплатного ремонта. Пусть уж за огрехи и нарушения отвечает исполнитель, если они не были допущены владельцем.

Для того чтобы исключить преждевременный выход ТЭНа из строя и предупредить траты на его замену, следует соблюдать правила, обозначенные руководством от концерна Бош. Эксплуатационные требования не запредельны и не слишком строги. Нужно всего лишь скрупулезно изучить инструкцию.

А был ли у вас опыт поломки и ремонта посудомойки Bosch, связанного с заменой ТЭНа? Поделитесь, будьте добры, известными вам технологическими нюансами в расположенном ниже блоке для комментариев. Ваши советы наверняка пригодятся посетителям.
